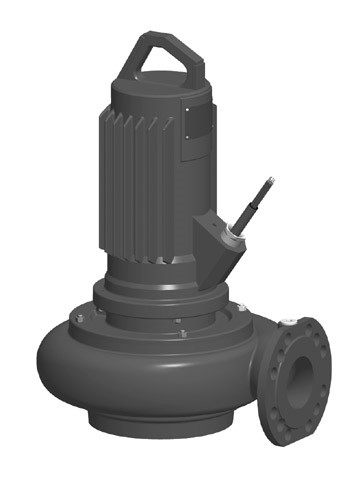

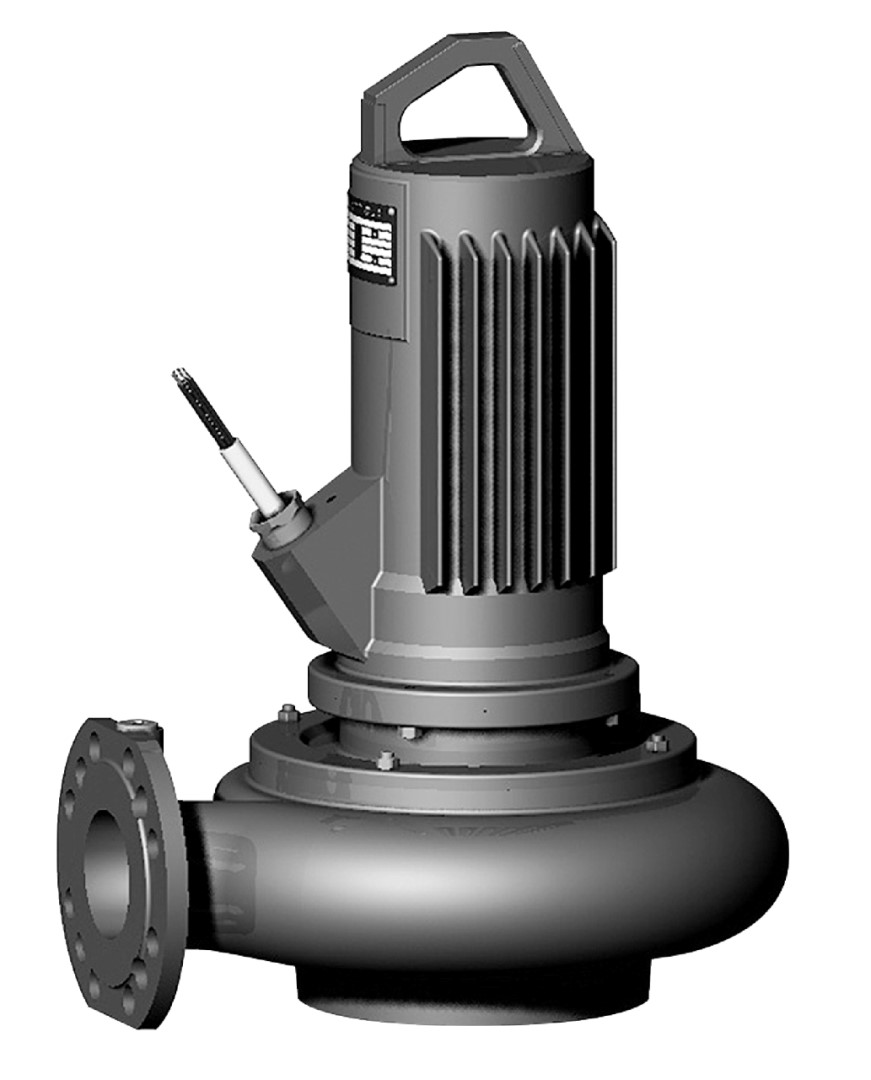

Kalové čerpadlo bez chladícího systému WILO EMU FA 10.34-278E + T 20.1-4/22GEx

Kalové čerpadlo WILO EMU FA (standard)

Ponorné motorové čerpadlo odpadních vod bez chladicího systému pro nepřetržitý provoz pro pevnou a mobilní instalaci do mokrého prostředí.

Použití

• Čerpání
• odpadní vody s fekáliemi
• předčištěné odpadní vody bez fekálií a složek s dlouhými vlákny
• Splašková voda

Zvláštnosti/přednosti výrobku

• Provozně spolehlivé díky volnému průtoku a jednokanálové hydraulice s velkým, volným průchodem oběžným kolem
• Procesní bezpečnost díky volitelnému monitorování těsnicí komory

Technické údaje

• Síťová přípojka: 3~400 V, 50 Hz
• Provozní režim ponořený: S1
• Provozní režim vynořený: S2-15 nebo S2-30
• Kontrola motoru: Teplota vinutí
• Stupeň krytí: IP68
• Izolační třída: H
• Teplota média: 3…40 °C
• Délka kabelu: 10 m
• Průchod oběžným kolem od 45 do 100 mm
• Max. hloubka ponoru: 20 m

Vybavení/funkce

• Těžké robustní provedení z šedé litiny
• Motory do suchého prostředí ochranou pro výbušné prostředí podle ATEX
• Hlídání teploty vinutí

Popis/konstrukce

Ponorné čerpadlo odpadních vod jako zaplavitelný blokový agregát pro trvalou a mobilní instalaci do mokrého prostředí.

Hydraulika

Odbočka na výtlačné straně je provedena jako horizontální přírubová spojení. Maximální možná sušina obsahuje podle typu hydrauliky a oběžného kola max. 8%. Používají se následující tvary oběžného kola:

• Oběžné kolo s volným průtokem (W)
• Jednokanálové oběžné kolo (E)

Každá jednokanálová hydraulika je vybavena oběžným a štěrbinovým kroužkem z kaleného materiálu. Tyto kroužky zaručují dlouhodobě konstantní vysokou efektivnost agregátu a minimalizují náklady na údržbu.

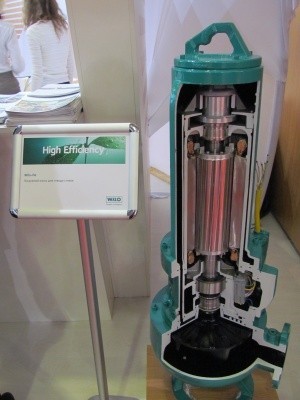

Motor

Motory do suchého prostředí (T motor) nemají vlastní chladicí systém a předávají odpadní teplo přes části skříně přímo okolnímu médiu. Motory lze ponořené používat v nepřetržitém provozu. V závislosti na konstrukční velikosti je lze rovněž provozovat v krátkodobém provozu vynořené.

U všech motorů je na ochranu motoru před vniknutím média k dispozici utěsněná komora. Ta je přístupná zvenku a lze ji kontrolovat volitelně tyčovou elektrodou. Všechna použitá média jsou potenciálně biologicky odbouratelná a neškodná pro životní prostředí.

Kabelový přívod je podélně vodotěsný, délka kabelu činí 10 m a kabel má volné konce.

Utěsnění

Podle typu motoru jsou k dispozici následující varianty utěsnění na straně média a motoru:

• Varianta H: na straně média s mechanickou ucpávkou, na straně motoru s radiálním hřídelovým těsnicím kroužkem
• Varianta G: dvě nezávisle působící mechanické ucpávky

Atest pro výbušné prostředí

Motory mají certifikát pro výbušné prostředí podle směrnice ATEX
